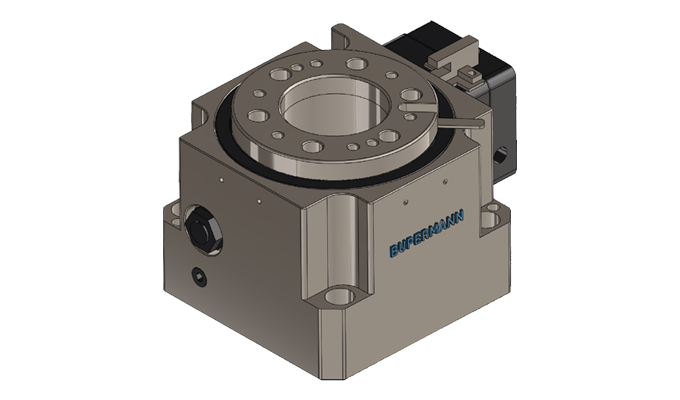

BPHB系列海波齒中空旋轉平臺
| 技術參數 | 單位 | BPHB100 | BPHB150 | BPHB060H | BPHB100H | BPHB150H | BPHB200H | BPHB040L | BPHB090L | BPHB140L | BPHB180L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 適配馬達 | 200W/400W | 750W | 50W/100W | 200W/400W | 750W | 1KW/2KW | 100W | 100W | 400W | 750W | |
| 減速比 | 10 | 10 | 30 | 30 | 30 | 30 | 3 | 3 | 3 | 4 | |
| 旋轉平臺軸承 | 交叉滾子軸承 | ||||||||||
| 容許扭矩 | Nm | 50 | 100 | 38 | 120 | 240 | 500 | 14 | 35 | 60 | 100 |
| 容許慣性力矩 | Nm | 70 | 140 | 8 | 160 | 480 | 900 | 20 | 76 | 90 | 160 |
| 容許盤面輸出轉速 | r/min | 200 | 200 | 100 | 100 | 100 | 100 | 600 | 600 | 600 | 400 |
| 容許軸向負載 | N | 1800 | 4000 | 400 | 3000 | 7000 | 12000 | 250 | 1000 | 2000 | 4000 |
| 定位精度 | 1arcmin | 1arcmin | ≤40arcsec | ≤40arcsec | ≤40arcsec | ≤40arcsec | 1arcmin | 1arcmin | 1arcmin | 1arcmin | |
| 重復定位精度 | arcsec | 0.5arcmin | 0.5arcmin | ≤10arcsec | ≤10arcsec | ≤10arcsec | ≤10arcsec | ≤10arcsec | ≤10arcsec | ≤10arcsec | ≤10arcsec |
| 旋轉平臺臺面偏差 | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
| 旋轉平臺平行度 | mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| 旋轉平臺同心度 | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
| 精度壽命 | h | 25000 | 25000 | 30000 | 30000 | 30000 | 30000 | 25000 | 25000 | 25000 | 25000 |
| 防護等級 | IP54 | IP54 | IP65 | IP65 | IP65 | IP65 | IP50 | IP50 | IP50 | IP50 | |
| 重量 | Kg | 3.0 | 7.6 | 0.9 | 8.5 | 18 | 59 | 1.2 | 3.3 | 6.5 | 18 |

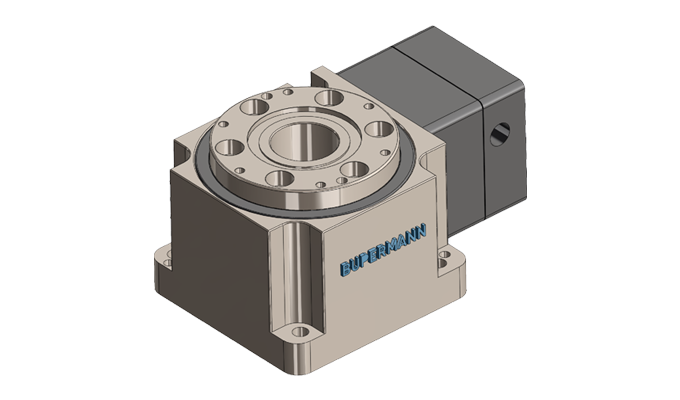

BPHB100
BPHB150
BPHB060H
BPHT100H
BPHB150H

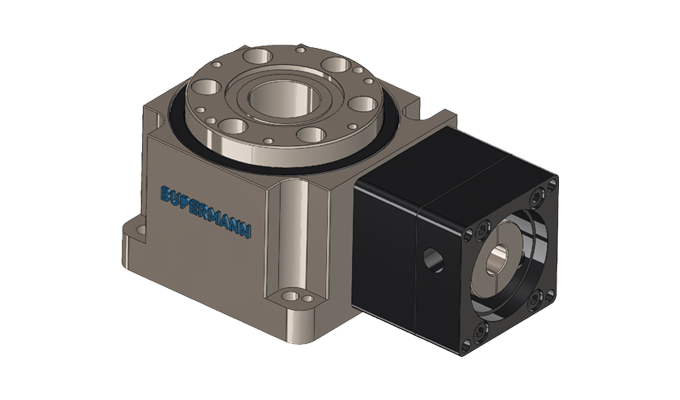

BPHB200H
BPHB40L
BPHB90L
BPHB140L
BPHB180L
BPHB100海波齒中空旋轉平臺
BPHB200海波齒中空旋轉平臺
BPHB060H海波齒中空旋轉平臺
BPHB100H海波齒中空旋轉平臺
BPHB150H海波齒中空旋轉平臺
BPHB200H海波齒中空旋轉平臺
BPHB040L海波齒中空旋轉平臺
BPHB090L海波齒中空旋轉平臺
BPHB140L海波齒中空旋轉平臺
BPHB180L海波齒中空旋轉平臺
行業應用
更多可用的中空旋轉平臺

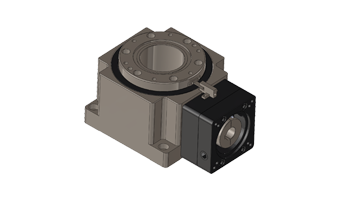

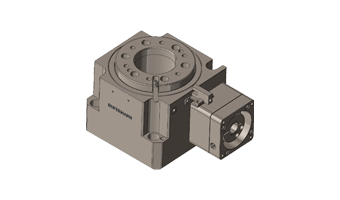

這是一款中空旋轉平臺附直角轉向器，可以實現電機水平安裝
減速比
10-50
額定扭矩
5-200
定位精度
≤1 arcmin
重復定位精度
≤15 arcsec
負載能力
3-800Kg

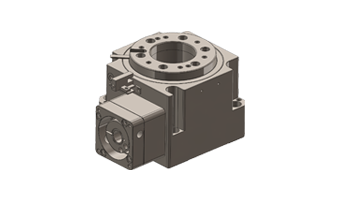

這是一款擁有極高精度定位精度和重復定位精度的中空旋轉平臺，重復定位精度≤10arcsec
減速比
5-180
額定扭矩
5-120
定位精度
≤20 arcsec
重復定位精度
≤10 arcsec
負載能力
10-800 Kg
