| 技術參數 | 單位 | BPHT055 | BPHT060 | BPHT080 | BPHT100 | BPHT150 | BPHT200 | BPHT320 | BPHT520 | BPHT670 | BPHT1120 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 盤面尺寸 | mm | 55 | 95 | 120 | 130 | 185 | 360 | 530 | 750 | 1100 | 1600 |
| 中心孔徑 | mm | 25 | 62 | 80 | 100 | 150 | 200 | 320 | 522 | 670 | 1120 |
| 減速比 | 1:15 | 1:20 | 1:24 | 1:20 | 1:20 | 1:40 | 1:60 | 1:60 | 1:90 | 1:90 | |
| 啟動停止上限扭矩 | Nm | 70 | 162 | 225 | 585 | 1005 | 2821 | 8560 | 15500 | / | / |
| 靜態輸出扭矩 | Nm | 105 | 258 | 375 | 850 | 1680 | 4017 | 13560 | 26500 | / | / |
| 容許負載 | 40Kg | 80Kg | 150Kg | 200Kg | 500Kg | 1.5T | 2.5T | 4.0/6.0T | 10T | 15T | |
| 容許輸出軸最高轉速 | r/min | ﹤200 | ﹤150 | ﹤100 | ﹤100 | ﹤80 | ﹤36 | ﹤30 | ﹤20 | 加行星減速機后﹤1500 | 加行星減速機后﹤1500 |
| 輸出軸額定轉速 | r/min | 60 | 40 | 35 | 35 | 30 | 20 | 15 | 10 | 加行星減速機后﹤1500 | 加行星減速機后﹤1500 |
| 輸出軸容許徑向載荷 | N | 2100 | 3210 | 3500 | 4500 | 7150 | 12000 | 16500 | 26400 | / | / |
| 容許慣性力矩負載 | Nm | 120 | 160 | 200 | 220 | 250 | 120000 | 180000 | 277000 | / | / |
| 定位精度 | arcsec | ±5 | ±5 | ±5 | ±5 | ±8 | ±8 | ±8 | ±8 | ±25arcsec | ±25arcsec |

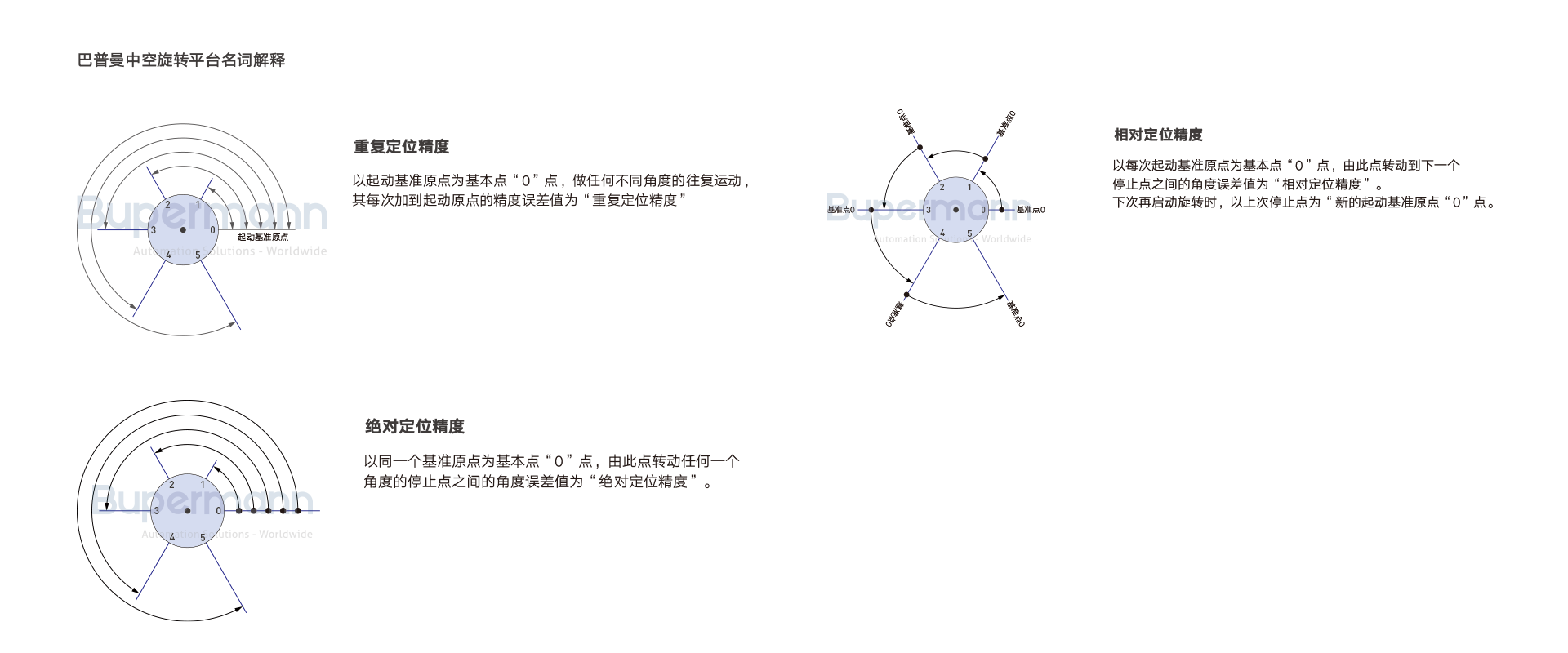

| 重復定位精度 | sec | ±5（0.001°） | |||||||||
| 旋轉平臺平行度 | mm | ±0.005 （可按需定制0.002~0.005） | ±0.01 （可按需定制0.002~0.005） | ||||||||
| 旋轉平臺同心度 | mm | ±0.005 （可按需定制0.002~0.005） | ±0.01 （可按需定制0.002~0.005） | ±8arcsec | ±8arcsec | ||||||
| 精度壽命 | h | 20000 | |||||||||
| 防護等級 | IP40 | ||||||||||
| 重量 | Kg | 8.5 | 15 | 17 | 20 | 40 | 120 | 200 | 300 | / | / |
行業應用
更多可用的中空旋轉平臺
這是一款中空旋轉平臺附直角轉向器，可以實現電機水平安裝
減速比
10-50
額定扭矩
5-200
定位精度
≤1 arcmin
重復定位精度
≤15 arcsec
負載能力
3-800Kg
這是一款擁有極高精度定位精度和重復定位精度的中空旋轉平臺，重復定位精度≤10arcsec
減速比
5-180
額定扭矩
5-120
定位精度
≤20 arcsec
重復定位精度
≤10 arcsec
負載能力
10-800 Kg
