產品螺旋傘齒轉角行星減速機BPTF系列法蘭輸入型伺服轉向器BPTF065法蘭輸入型直角減速機

BPTF065法蘭輸入型直角減速機





BPTF系列法蘭輸入型伺服轉向器，采用轉角結構，高精度螺旋傘齒輪和雙錐形軸承支撐，特別適用于輸出端負載變化大的應用場合。

BPTF系列減速比范圍：1~500，輸出端形式：雙出力軸輸出、單出力軸輸出、中空軸輸出、中空軸帶夾緊箍輸出等

結構尺寸

65 75 90 110 140 170 210 240 280

您是否想了解更多？

如需要了解更多CAD數據或3D模型，請直接與我們BUPERMANN聯系：



獲取圖紙



技術咨詢



400-886-9228

技術參數
轉動慣量
安裝尺寸圖
獲取報價

技術參數	段數	減速比	BPTF065	BPTF075	BPTF090	BPTF110	BPTF140	BPTF170	BPTF210	BPTF240	BPTF280
額定輸出扭矩Nm	L1	1	25	45	78	150	360	585	1300	2150	3200
	L1	1.5	25	45	78	150	360	585	1300	2150	3200
	L1	2	24	42	68	150	330	544	1220	2010	3020
	L1	3	18	33	54	120	270	450	1020	1650	2850
	L1	4	13	28	48	100	224	376	860	1410	2300
	L1	5	12	25	40	85	196	320	740	1210	2000
	L2	7	12	12	33	91	91	91	195	358	358
	L2	10	24	28	68	150	208	208	430	846	846
	L2	15	18	33	57	120	270	312	645	1269	1269
	L2	20	13	28	48	100	224	376	860	1410	1692
	L2	25	12	25	40	85	196	320	740	1210	2000
	L2	35	12	25	40	85	196	320	740	1210	1790
	L2	50	12	25	40	85	196	320	740	1210	1465
	L3	75	/	/	/	120	210	312	585	1269	1269
	L3	100	/	/	/	100	224	376	780	1410	1292
	L3	125	/	/	/	85	196	320	740	1210	2000
	L3	150	/	/	/	120	135	312	390	975	975
	L3	200	/	/	/	100	180	376	520	1300	1300
	L3	250	/	/	/	85	196	320	650	1210	1625
	L3	350	/	/	/	85	196	320	650	1210	1790
	L3	500	/	/	/	85	196	320	650	1210	1465
急停扭矩	L1~L3	rpm	1.5倍額定輸出轉矩
最大輸入轉數	L1~L3	rpm	7500-8000	6500-8000	5500-6000	4500-8000	3500-8000	3000-6000	2200-6000	2000-6000	1700-6000
背隙	L1~L3	arcmin	6-8	6-8	6-8	6-10	6-10	6-10	6-10	6-10	6-10
容許徑向力（輸出軸）	L1~L3	N	900	1100	1700	2700	4800	6600	11500	16000	18000
容許軸向力（輸出軸）	L1~L3	N	450	550	850	1350	2400	3300	5750	8500	9000
工作壽命	L1~L3	hr	≥20000
滿載時效率	L1~L3	%	94-98
工作溫度	L1~L3	°C	-10oC ~ 90oC
重量	L1~L3	kg	2.8-3.2	4.4-4.8	7.1-8.1	12.1-13.9	20.9-24.2	36.1-38.8	69.4-74.1	101.2-112.4	158.3-171.0
運行噪音	L1~L3	dB	≤71	≤72	≤76	≤77	≤78	≤79	≤81	≤83	≤84

技術參數	單位	減速比	BPTF065	BPTF075	BPTF090	BPTF110	BPTF140	BPTF170	BPTF210	BPTF240	BPTF280
轉動慣量	kg.cm2	1	0.51	1.30	3.14	7.62	23.54	59.09	195.96	365.38	787.63
		1.5	0.46	1.15	2.80	6.65	19.34	49.38	156.02	279.62	584.28
		2	0.44	1.10	2.68	6.23	17.72	45.44	140.80	245.78	500.26
		3	0.43	1.09	2.64	6.08	17.16	44.11	135.51	233.75	471.56
		4	0.43	1.08	2.63	6.05	17.03	43.79	134.14	230.77	464.76
		5	0.43	1.08	2.63	6.04	16.99	43.39	133.71	229.71	462.08
		7	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		10	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		15	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		20	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		25	0.15	0.15	0.50	2.80	2.80	2.80	9.96	29.43	29.43
		35	0.15	0.15	0.50	2.79	2.79	2.79	9.91	29.26	29.26
		50	0.15	0.15	0.50	2.79	2.79	2.79	9.89	29.20	29.20
		75	/	/	/	0.15	0.15	0.50	0.50	2.80	2.80
		100	/	/	/	0.15	0.15	0.50	0.50	2.80	2.80
		125	/	/	/	0.15	0.15	0.50	0.50	2.80	2.80
		150	/	/	/	0.15	0.15	0.50	0.50	2.79	2.79
		200	/	/	/	0.15	0.15	0.50	0.50	2.79	2.79
		250	/	/	/	0.15	0.15	0.50	0.50	2.79	2.79
		350	/	/	/	0.15	0.15	0.50	0.50	2.79	2.79
		500	/	/	/	0.15	0.15	0.50	0.50	2.79	2.79

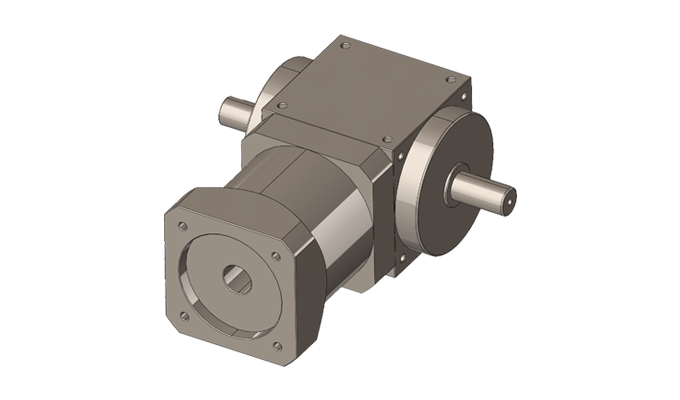

BPTF-DL

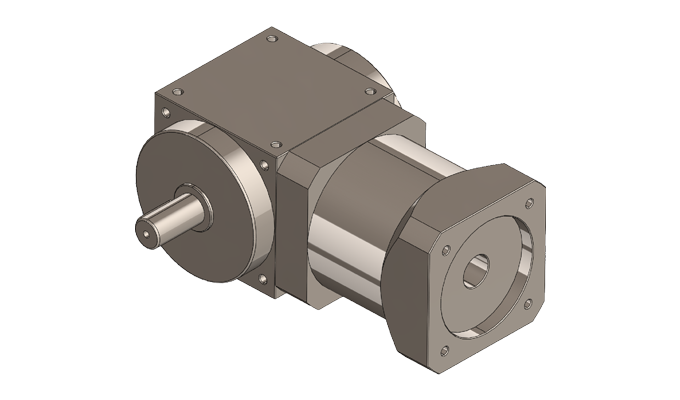

BPTF-L/R

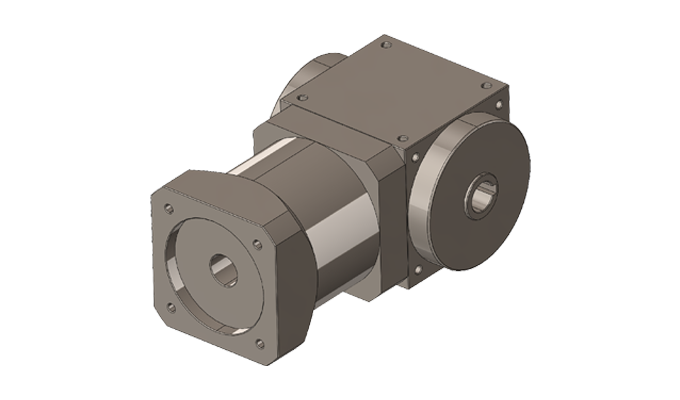

BPTF-H

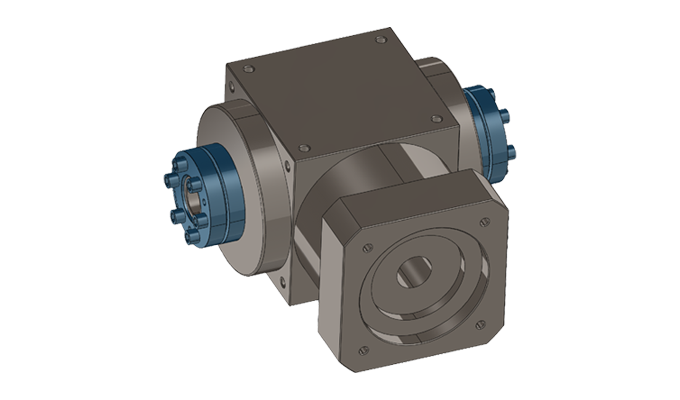

BPTF-C

單節 減速比 1~5

單節 減速比 7~50

單節 減速比 75~500

單節 減速比 1~5

單節 減速比 7~50

單節 減速比 75~500

單節 減速比 1~5

單節 減速比 7~50

單節 減速比 75~500

單節 減速比 1~5

單節 減速比 7~50

單節 減速比 75~500
