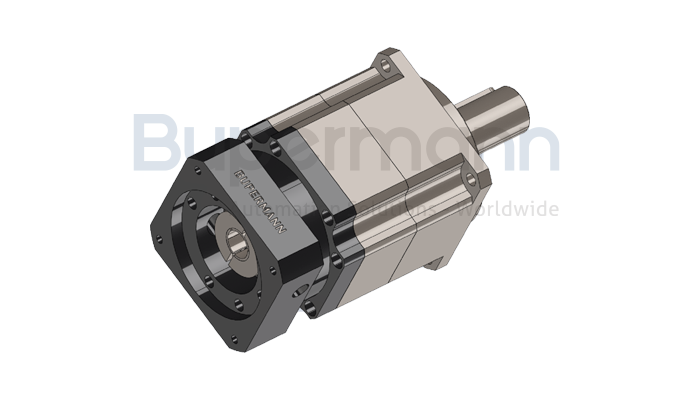

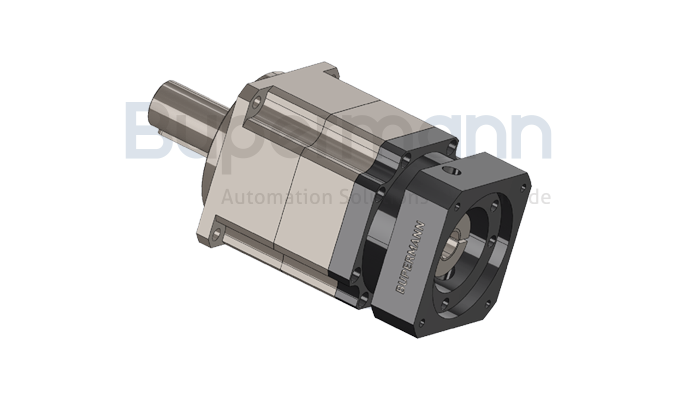

BPA系列140行星減速機
BPA系列集合了經濟型產品的最佳特性，同時在性能上又有所提升，它經濟實用，同時又性能強勁，而且產生的熱量也極少。
其經過優化的輸出軸承適用于徑向力和軸向力較高的應用情況。
| 技術參數 | 單位 | BPA040 | BPA060 | BPA090 | BPA120 | BPA140 | BPA180 | BPA220 |
|---|---|---|---|---|---|---|---|---|
| 減速比 | 單級 | 3, 4, 5, 7, 8, 10 | ||||||
| 雙級 | 15, 20, 25, 30, 35, 40, 50, 70, 100 | |||||||
| 三級 | / | 120, 150, 200, 250, 300, 400, 450, 500 | ||||||
| 額定輸入轉數 | rpm | 4000 | 5000 | 4000 | 4000 | 3000 | 2000 | 2000 |
| 最大輸入轉數 | rpm | 6000 | 10000 | 8000 | 8000 | 6000 | 4500 | 4000 |
| 精密回程間隙P0 | arcmin | ≤1 ~ ≤3 | ≤1 ~ ≤3 | ≤1 ~ ≤3 | ≤1 ~ ≤3 | ≤1 ~ ≤3 | ≤1 ~ ≤3 | ≤1 ~ ≤3 |
| 精密回程間隙P1 | arcmin | ≤3 ~ ≤5 | ≤3 ~ ≤5 | ≤3 ~ ≤5 | ≤3 ~ ≤5 | ≤3 ~ ≤5 | ≤3 ~ ≤5 | ≤3 ~ ≤5 |
| 標準回程間隙P2 | arcmin | ≤5 ~ ≤8 | ≤5 ~ ≤8 | ≤5 ~ ≤8 | ≤5 ~ ≤8 | ≤5 ~ ≤8 | ≤5 ~ ≤8 | ≤5 ~ ≤8 |
| 抗扭剛度 | Nm/arcmin | 3 | 7 | 14 | 25 | 50 | 140 | 210 |
| 最大徑向力 | N | 780 | 1530 | 3250 | 6700 | 9400 | 14500 | 50000 |
| 最大軸向力 | N | 390 | 765 | 1625 | 3350 | 4700 | 7250 | 25000 |
| 轉動慣量 | kg.cm2 | 0.03 | 0.03~0.16 | 0.13~0.61 | 0.44~3.25 | 2.57~9.21 | 7.03~28.98 | 22.51~69.61 |
| 滿載時效率 | % | 94 ~ 97 | ||||||
| 工作溫度 | °C | -10oC ~ 90oC | ||||||
| 防護等級 | IP65 | |||||||
| 運行噪音 | dB | 56 | 58 | 60 | 63 | 65 | 67 | 70 |
| 技術參數 | 單位 | BPA040 | BPA060 | BPA090 | BPA120 | BPA140 | BPA180 | BPA220 |
|---|---|---|---|---|---|---|---|---|
| 額定輸出扭矩 | 單級 | 12-21 | 40-60 | 100-160 | 208-330 | 342-650 | 880-1280 | 1260-2160 |
| 雙級 | 10-20 | 40-60 | 100-160 | 208-330 | 342-650 | 950-1200 | 980-2050 | |
| 急停扭矩 | 單級 | 2.5倍額定輸出扭矩 | ||||||
| 雙級 | 2.5倍額定輸出扭矩 | |||||||
| 技術參數 | 單位 | BPA040 | BPA060 | BPA090 | BPA120 | BPA140 | BPA180 | BPA220 | |
|---|---|---|---|---|---|---|---|---|---|
| 輸出軸直徑 | D3 | mm | 13 | 16 | 22 | 32 | 40 | 55 | 75 |
| 輸出端定位凸臺直徑 | D4 | mm | 35 | 50 | 80 | 110 | 130 | 160 | 180 |
| 輸出端面寬度 | L1 | mm | 42 | 60 | 90 | 115 | 140 | 180 | 220 |
| 行星減速機總長 | L7 | 單級 | 91.5 | 113 | 146.5 | 189 | 257 | 284 | 358 |
| 雙級 | 112 | 133 | 174.5 | 226 | 310.5 | 340 | 407 | ||
| 三級 | / | / | / | / | / | / | / | ||
| 輸入軸徑（可定制） | C3 | mm | 8 | 14 | 19 | 24 | 35 | 35 | 42 |
| 輸入端定位凸臺直徑 | C4 | mm | 30 | 50 | 70 | 110 | 114.3 | 114.3 | 180 |
| 輸入端孔位置（可定制） | C1 | mm | 46 | 70 | 90 | 145 | 200 | 200 | 215 |
行業應用
更多可用的行星減速機
這款行星減速機結構簡單，高性價格比且擁有高精度與高輸出扭矩
減速比
3-100
額定扭矩
14-2000 Nm
回程間隙
3-8 arcmin
輸入轉數
2000-10000 rpm
徑向力
780-50000 N
此款行星減速機可用于幾乎所有的生產工況，集高精度與高性價比為一體
減速比
3-100
額定扭矩
14-2000 Nm
回程間隙
3-8 arcmin
輸入轉數
4000-10000 rpm
徑向力
680-27800 N
此款行星減速機擁有高精度與超強負載能力，適用于高負載的生產應用工況
減速比
3-100
額定扭矩
9-2000 Nm
回程間隙
1-9 arcmin
輸入轉數
2000-10000 rpm
徑向力
610-20000 N
