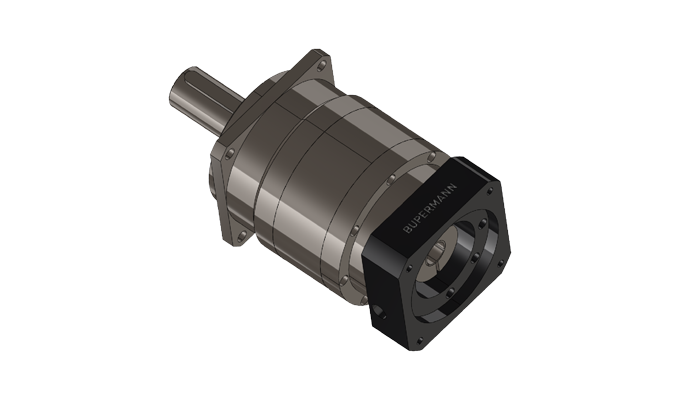

BPB系列180行星減速機
BPB系列是一款經濟性與高精度完美結合的行星減速機，采用雙支撐結構，保持高負載能力，高運行效率，高剛性為一體。
其經過優化的輸出軸承適用于徑向力和軸向力較高的應用情況。
您是否想了解更多？
如需要了解更多CAD數據或3D模型，請直接與我們BUPERMANN聯系：
| 技術參數 | 單位 | BPB040 | BPB060 | BPB090 | BPB120 | BPB140 | BPB180 | BPB220 |
|---|---|---|---|---|---|---|---|---|
| 減速比 | 單級 | 3, 4, 5, 6, 7, 8, 9, 10 | ||||||
| 雙級 | 15, 20, 25, 30, 35, 40, 50, 60, 70, 80, 100 | |||||||
| 三級 | / | 120, 150, 200, 250, 300, 400, 450, 500 | ||||||
| 額定輸入轉數 | rpm | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
| 最大輸入轉數 | rpm | 10000 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
| 精密回程間隙 | arcmin | ≤4 ~ ≤6 | ≤3 ~ ≤5 | ≤3 ~ ≤5 | ≤3 ~ ≤5 | ≤3 ~ ≤5 | ≤3 ~ ≤5 | ≤4 ~ ≤6 |
| 標準回程間隙 | arcmin | ≤5 ~ ≤8 | ≤5 ~ ≤8 | ≤5 ~ ≤8 | ≤5 ~ ≤8 | ≤5 ~ ≤8 | ≤5 ~ ≤7 | ≤5 ~ ≤8 |
| 抗扭剛度 | Nm/arcmin | 3 | 7 | 14 | 25 | 50 | 145 | 225 |
| 最大徑向力 | N | 780 | 1200 | 2450 | 4000 | 9000 | 14500 | 50000 |
| 最大軸向力 | N | 390 | 1050 | 2200 | 4000 | 8300 | 7250 | 25000 |
| 轉動慣量 | kg.cm2 | 0.03 | 0.03~0.16 | 0.13~0.61 | 0.44~3.25 | 2.57~9.21 | 7.03~28.98 | 22.51~69.61 |
| 滿載時效率 | % | 94 ~ 97 | ||||||
| 工作溫度 | °C | -10oC ~ 90oC | ||||||
| 防護等級 | IP65 | |||||||
| 運行噪音 | dB | 56 | 60 | 64 | 67 | 72 | 67 | 70 |
| 技術參數 | 單位 | BPB040 | BPB060 | BPB090 | BPB120 | BPB140 | BPB180 | BPB220 |
|---|---|---|---|---|---|---|---|---|
| 額定輸出扭矩 | 單級 | 14-22 | 40-60 | 100-160 | 208-330 | 342-650 | 588-1200 | 1140-2000 |
| 雙級 | 14-22 | 40-60 | 100-160 | 208-330 | 342-650 | 588-1200 | 1140-2000 | |
| 急停扭矩 | 單級 | 2.5倍額定輸出扭矩 | ||||||
| 雙級 | 2.5倍額定輸出扭矩 | |||||||
| 技術參數 | 單位 | BPB040 | BPB060 | BPB090 | BPB120 | BPB140 | BPB180 | BPB220 | |
|---|---|---|---|---|---|---|---|---|---|
| 輸出軸直徑 | D3 | mm | 13 | 16 | 22 | 32 | 40 | 55 | 75 |
| 輸出端定位凸臺直徑 | D4 | mm | 35 | 50 | 80 | 110 | 130 | 160 | 180 |
| 輸出端面寬度 | L1 | mm | 42 | 60 | 90 | 115 | 140 | 180 | 220 |
| 行星減速機總長 | L7 | 單級 | 91.5 | 113 | 146.5 | 189 | 257 | 284 | 358 |
| 雙級 | 112 | 133 | 174.5 | 226 | 310.5 | 340 | 407 | ||
| 三級 | / | / | / | / | / | / | / | ||
| 輸入軸徑（可定制） | C3 | mm | 8 | 14 | 19 | 24 | 35 | 35 | 42 |
| 輸入端定位凸臺直徑 | C4 | mm | 30 | 50 | 70 | 110 | 114.3 | 114.3 | 180 |
| 輸入端孔位置（可定制） | C1 | mm | 46 | 70 | 90 | 145 | 200 | 200 | 215 |
