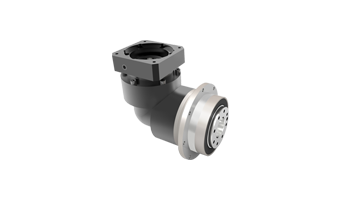

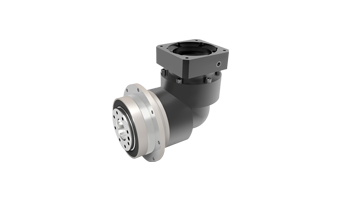

BPFR系列轉角行星減速機
BPFR系列圓形法蘭直角輸出，擁有高扭矩輸出與高徑向負載能力，運轉噪音極低。最佳背隙可達≤2弧分。
高效率、高精度、高可靠性和長壽命為一體，最適合精準定位和高動態運動控制的高性能應用，特別是在需要精準重復定位的應用場合。
| 技術參數 | 單位 | BPFR040 | BPFR060 | BPFR090 | BPFR120 | BPFR140 | BPFR180 | BPFR220 |
|---|---|---|---|---|---|---|---|---|
| 減速比 | 單級 | 4, 5, 7, 10 | ||||||
| 雙級 | 20, 25, 35, 40, 50, 70, 100 | |||||||
| 三級 | / | 120, 150, 200, 250, 300, 400, 450, 500 | ||||||
| 額定輸入轉數 | rpm | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
| 最大輸入轉數 | rpm | 10000 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
| 標準回程間隙P0 | arcmin | / | / | ≤3 ~ ≤5 | ≤2 ~ ≤4 | ≤2 ~ ≤4 | ≤2 ~ ≤4 | ≤2 ~ ≤4 |
| 精密回程間隙P1 | arcmin | ≤5 ~ ≤7 | ≤5 ~ ≤7 | ≤5 ~ ≤7 | ≤5 ~ ≤7 | ≤5 ~ ≤7 | ≤5 ~ ≤7 | ≤5 ~ ≤7 |
| 標準回程間隙P2 | arcmin | ≤7 ~ ≤9 | ≤7 ~ ≤9 | ≤6 ~ ≤9 | ≤6 ~ ≤9 | ≤6 ~ ≤9 | ≤6 ~ ≤9 | ≤6 ~ ≤9 |
| 抗扭剛度 | Nm/arcmin | 8 | 7 | 14 | 25 | 150 | 450 | 1010 |
| 最大徑向力 | N | 43 | 125 | 235 | 430 | 1300 | 3064 | 5900 |
| 最大軸向力 | N | 990 | 1050 | 2200 | 4000 | 10590 | 16660 | 29430 |
| 轉動慣量 | kg.cm2 | 0.03 | 0.03~0.14 | 0.13~0.48 | 0.44~2.74 | 2.57~7.54 | 7.03~23.67 | 22.51~54.37 |
| 滿載時效率 | % | 94 ~ 97 | 92 ~ 95 | 92 ~ 95 | 92 ~ 95 | 94 ~ 97 | 94 ~ 97 | 94 ~ 97 |
| 工作溫度 | °C | -10oC ~ 90oC | ||||||
| 防護等級 | IP65 | |||||||
| 運行噪音 | dB | 58 | 64 | 67 | 70 | 68 | 69 | 70 |
| 技術參數 | 單位 | BPFR040 | BPFR060 | BPFR090 | BPFR120 | BPFR140 | BPFR180 | BPFR220 |
|---|---|---|---|---|---|---|---|---|
| 額定輸出扭矩 | 單級 | 14-22 | 40-60 | 100-160 | 230-330 | 450-650 | 900-1200 | 1500-2000 |
| 雙級 | 14-22 | 40-60 | 100-160 | 230-330 | 450-650 | 900-1200 | 1500-2000 | |
| 三級 | ||||||||
| 急停扭矩 | 單級 | 2.5倍額定輸出扭矩 | ||||||
| 雙級 | 2.5倍額定輸出扭矩 | |||||||
| 三級 | 2.5倍額定輸出扭矩 | |||||||
| 技術參數 | 單位 | BPFR040 | BPFR060 | BPFR090 | BPFR120 | BPFR140 | BPFR180 | BPFR220 | |
|---|---|---|---|---|---|---|---|---|---|
| D2 | mm | 20 | 31.5 | 50 | 63 | 80 | 125 | 140 | |
| 輸出軸直徑 | D3 | mm | 28 | 40 | 63 | 80 | 100 | 160 | 180 |
| 輸出端定位凸臺直徑 | D4 | mm | 47 | 64 | 90 | 110 | 140 | 200 | 225 |
| D5 | mm | 67 | 79 | 109 | 135 | 168 | 233 | 280 | |
| 輸出端定位凸臺直徑 | D6 | mm | 72 | 86 | 118 | 145 | 179 | 247 | 300 |
| 輸出端面寬度 | L1 | mm | 6.5 | 8 | 12 | 13 | 12 | 22.5 | 30.5 |
| L3 | 單級 | 19.5 | 23.5 | 30 | 29 | 38 | 50 | 66 | |
| 雙級 | 122 | 140.5 | 194.5 | 250 | 300 | 382 | 3403 | ||
| 三級 | |||||||||
| 輸入軸徑（可定制） | C3 | mm | 11 | 14 | 19 | 24 | 32 | 48 | 55 |
| 輸入端定位凸臺直徑 | C4 | mm | 30 | 50 | 70 | 110 | 110 | 85 | 116 |
| 輸入端孔位置（可定制） | C1 | mm | 46 | 70 | 90 | 145 | 145 | 215 | 235 |
| C5 | mm | 74 | 68 | 97 | 126 | 167 | 213.5 | 268.5 | |
| C8 | mm | 46 | 70 | 90 | 145 | 145 | 215 | 235 |
