BPTAW系列直角行星減速器
BPTAW系列直角行星減速器，擁有高強度，高效率，高剛性，多種輸出軸類型，體積小
BPTAW系列減速比范圍：1~100
| 技術參數 | 單位 | BPTAW045 | BPTAW070 | BPTAW085 | BPTAW105 | BPTAW125 | BPTAW150 | BPTAW180 |
|---|---|---|---|---|---|---|---|---|
| 額定輸出扭矩(Nm) | 3, 10 | 13 | 30 | 35 | 160 | 330 | 650 | 1200 |
| 4, 5 | 20 | 35 | 50 | 160 | 330 | 650 | 1200 | |
| 6 | / | / | / | 140 | 280 | 550 | 1100 | |
| 7 | 13 | 35 | 35 | 140 | 280 | 500 | 1100 | |
| 8 | / | / | / | 115 | 230 | 450 | / | |
| 9 | / | / | / | / | 230 | 400 | / | |
| 12, 15, 40,50, 60, 70 80, 90, 100 | 13 | 35 | 35 | 115 | 230 | 400 | 900 | |
| 16, 20, 25 | 20 | 35 | 50 | 160 | 330 | 650 | 1200 | |
| 28, 30,35, 49 | 13 | 35 | 42 | 140 | 280 | 500 | 1100 | |
| 最大加速轉距 | Nm | 1.5倍額定輸出轉矩 | ||||||
| 瞬間輸出轉距 | Nm | 3倍額定輸出轉矩 | ||||||
| 輸入轉數 | rpm | 3000 | 3000 | 3000 | 3000 | 3000 | 2000 | 2000 |
| 標準背隙 | arcmin | 10-15 | ||||||
| 精密背隙 | arcmin | 8-10 | 5-8 | 5-8 | 5-8 | 5-8 | 5-8 | 5-8 |
| 超精密背隙 | arcmin | / | 3-5 | 3-5 | 3-5 | 3-5 | 3-5 | 3-5 |
| 容許徑向力(輸出軸） | N | 1100 | 3250 | 3250 | 5850 | 9100 | 14300 | 19500 |
| 容許軸向力(輸出軸） | N | 650 | 1625 | 1625 | 2925 | 4550 | 7150 | 9750 |
| 工作壽命 | hr | >20000 | ||||||
| 滿載時有效率 | % | 85-90 | ||||||
| 使用溫度 | °C | -10°C ~ +90°C | ||||||
| 重量 | kg | 1.5-1.8 | 3.2-4.0 | 3.2-4.0 | 10.5-11.2 | 17.0-19.5 | 31.0-35.5 | 56.5-63.5 |
| 噪音值 | dB(A) | ≤63 | ≤68 | ≤68 | ≤70 | ≤72 | ≤73 | ≤75 |
| 技術參數 | 單位 | 減速比 | BPTAW045 | BPTAW070 | BPTAW085 | BPTAW105 | BPTAW125 | BPTAW150 | BPTAW180 |
|---|---|---|---|---|---|---|---|---|---|
| 轉動慣量 | kg.cm2 | 3 | 0.042 | 0.69 | 0.69 | 4.52 | 6.35 | 13.15 | 38.96 |
| 4, 5, 6 | 0.032 | 0.56 | 0.56 | 3.82 | 5.28 | 12.62 | 37.68 | ||
| 7, 8 | 0.028 | 0.45 | 0.45 | 3.75 | 4.98 | 12.06 | 37.24 | ||
| 9, 10 | 0.027 | 0.44 | 0.44 | 3.72 | 4.87 | 11.88 | 36.65 | ||
| 12, 15,16,20, 25, 30 | 0.032 | 0.56 | 0.56 | 3.82 | 5.28 | 12.62 | 12.62 | ||
| 28, 35, 49 | 0.028 | 0.45 | 0.45 | 3.75 | 4.98 | 12.06 | 12.06 | ||
| 40, 50, 60,70, 80, 90,100 | 0.027 | 0.44 | 0.44 | 3.72 | 4.87 | 11.88 | 11.88 |
行業應用
更多可用的伺服轉角減速機

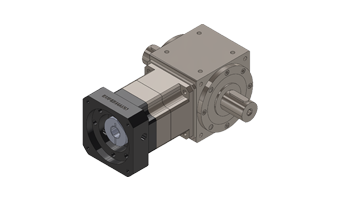

一款高精密型且大徑向力的帶輸入軸伺服轉向器，可定制四向出軸
減速比
1
額定扭矩
20-900 Nm
回程間隙
10 arcmin
輸入轉數
1000-2000 rpm
徑向力
1100-19500 N

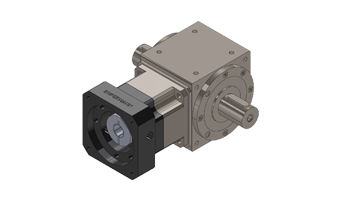

一款高精度且雙錐形軸承支撐的軸輸入轉向器，精度≤5arcmin
減速比
2-5
額定扭矩
9.5-1200 Nm
回程間隙
6 arcmin
輸入轉數
1000-2000 rpm
徑向力
1100-24100 N
