產品中空旋轉平臺BPHN系列中空旋轉平臺

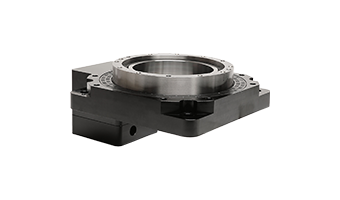

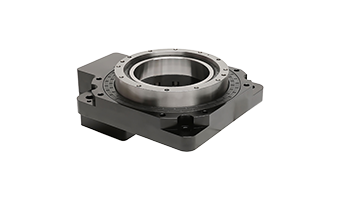

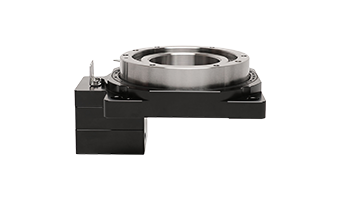

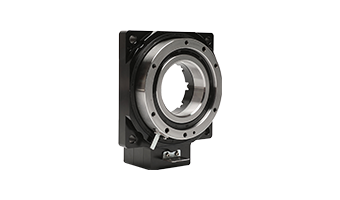

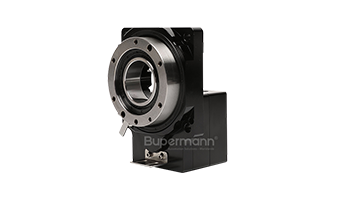

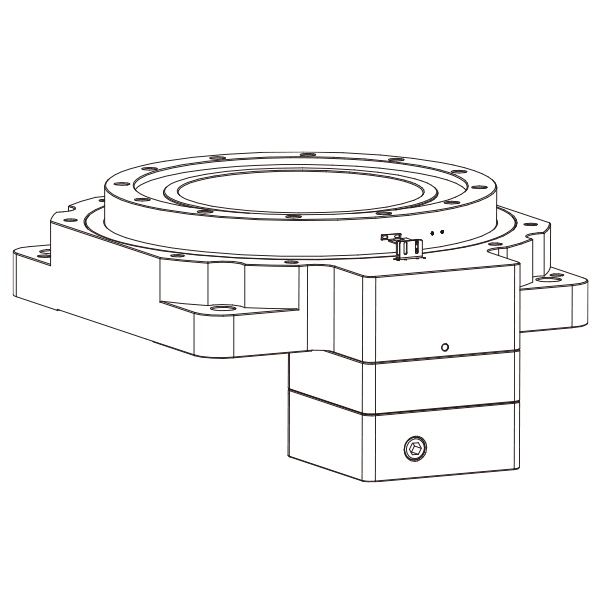

BPHN系列中空旋轉平臺

BPHN系列中空旋轉平臺的旋轉盤面可直接鎖固工作物， 旋轉平臺采用中空式設計，中空徑可達Φ250mm（無論配線或配管都十分方便 ），定位精度≤1arcmin，重復定位精度可達±5arcsec。

盤面運轉動作平穩、順暢、定位快速 ，可搭配各廠牌步進或伺服馬達使用

結構尺寸

60 85 110 130 170 200 280 370 450 680

您是否想了解更多？

如需要了解更多CAD數據或3D模型，請直接與我們BUPERMANN聯系：

獲取圖紙

技術咨詢

400-886-9228
  • 技術參數

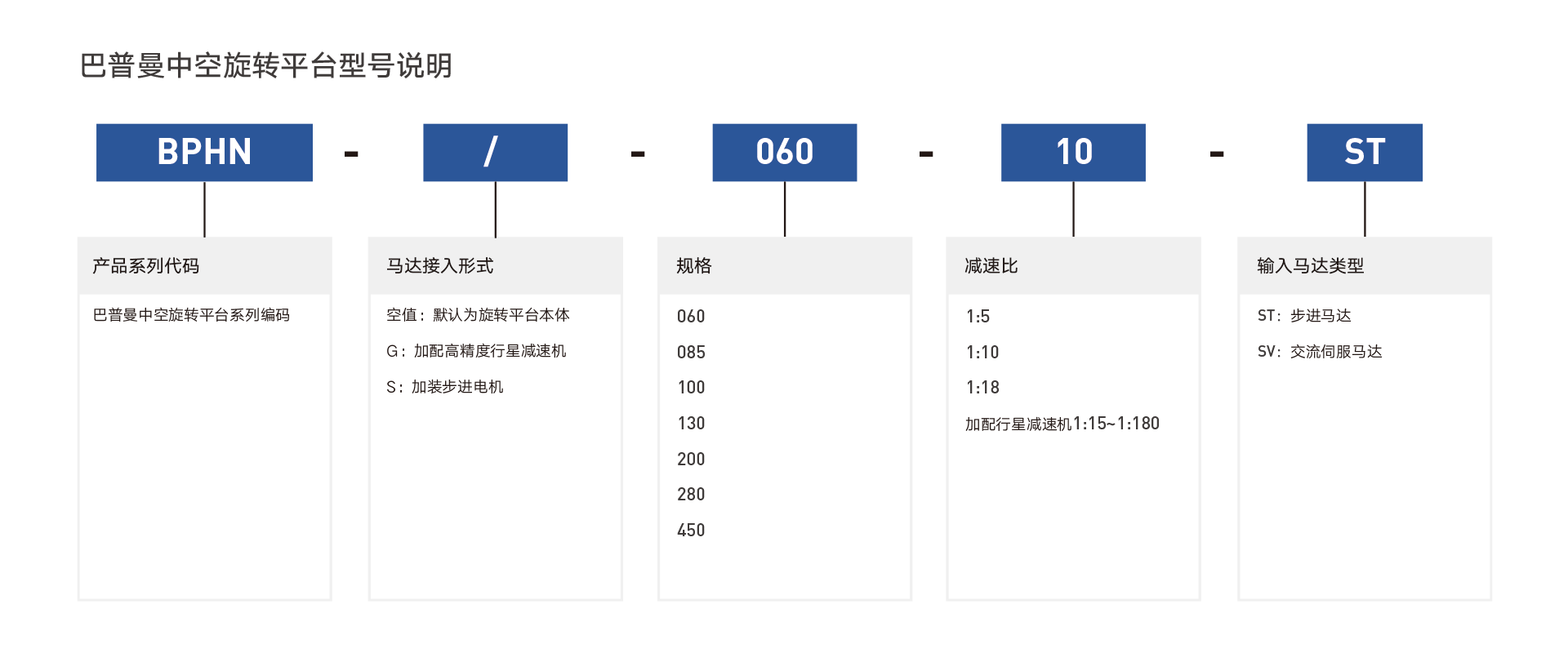

  • 參數說明
  • 安裝尺寸圖
  • 索取報價
技術參數單位BPHN060BPHN085BPHN130BPHN200BPHN280BPHN450
適配馬達
50W/100W 交流伺服馬達
42型步進馬達		200W/400W 交流伺服馬達
57型步進馬達		200W/400W 交流伺服馬達
57/86型步進馬達		750W 交流伺服馬達
86型步進馬達		1KW/2KW 交流伺服馬達
110型步進馬達		3KW/5KW 交流伺服馬達
減速比
1:51:101:51:101:101:181:101:181:101:181:10
容許轉矩
51020205278120180180180387
轉動慣量kg.m24300*10-62500*10-615870*10-6108150*10-6146000*10-6380230*10-6
容許轉速r/min200200200200200200
容許慣性載重Nm207020/130216216767
容許軸向載重N1005002000400070007000
定位精度arcmin0.50.50.50.50.50.5
重復定位精度arcsec±10±10±10±10±10±10
旋轉平臺臺面偏差mm0.0050.0050.0050.0050.0050.005
旋轉平臺平行度mm0.0150.0150.0150.0150.0150.015
旋轉平臺同心度mm0.010.010.010.010.010.01
精度壽命h200002000020000200002000020000
防護等級
IP40
重量Kg0.61.22.58.019.0110



  • 60.png

    BPHN060

  • 85.png

    BPHN085

  • 130.png

    BPHN130

  • 200.png

    BPHN200

  • 280.png

    BPHN280

  • 450.png

    BPHN450

直聯接伺服電機 BPHN060-010


直聯接伺服電機 BPHN085-010


直聯接伺服電機 BPHN085-018


直連式接伺服電機BPHN130-010


直聯接伺服電機 BPHN130-018


巴普曼中空旋轉平臺BPHN200-010


巴普曼中空旋轉平臺BPHN200-018


巴普曼中空旋轉平臺BPHN280-010



巴普曼中空旋轉平臺BPHN280-018


巴普曼中空旋轉平臺BPHN450-010


您的需求類型*

您的應用

您的需求的產品 *

姓名*

電話 *

電子郵箱 *

你的需求 *

行業應用

更多可用的中空旋轉平臺

BPHR系列轉角中空旋轉平臺

這是一款中空旋轉平臺附直角轉向器，可以實現電機水平安裝

  • 減速比

    10-50

  • 額定扭矩

    5-200

  • 定位精度

    ≤1 arcmin

  • 重復定位精度

    ≤15 arcsec

  • 負載能力

    3-800Kg

結構尺寸

BPHP系列高精度中空旋轉平臺

這是一款擁有極高精度定位精度和重復定位精度的中空旋轉平臺，重復定位精度≤10arcsec

  • 減速比

    5-180

  • 額定扭矩

    5-120

  • 定位精度

    ≤20 arcsec

  • 重復定位精度

    ≤10 arcsec

  • 負載能力

    10-800 Kg

結構尺寸

BPHB系列海波齒中空旋轉平臺

兼?zhèn)涓邷p速比、高轉矩、高精度、低磨耗的優點為一體，定位精度極高且高效率

  • 減速比

    3-300

  • 額定扭矩

    4-500

  • 定位精度

    ≤40 arcsec

  • 重復定位精度

    ≤5 arcsec

  • 負載能力

    15-1200 Kg

結構尺寸

BPHT系列重負載旋轉平臺

在重負載的工況下且保持極高精度，負載能力達15噸，精度高達5arcsec

  • 減速比

    15-60

  • 額定扭矩

    180~277000

  • 定位精度

    ≤20 arcsec

  • 重復定位精度

    ≤8 arcsec

  • 負載能力

    15~6000 Kg

結構尺寸
