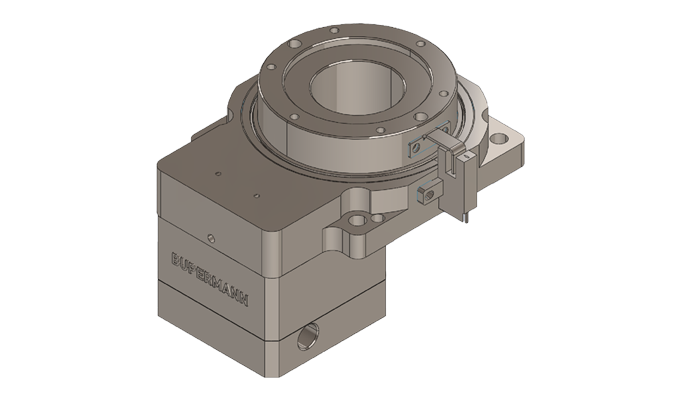

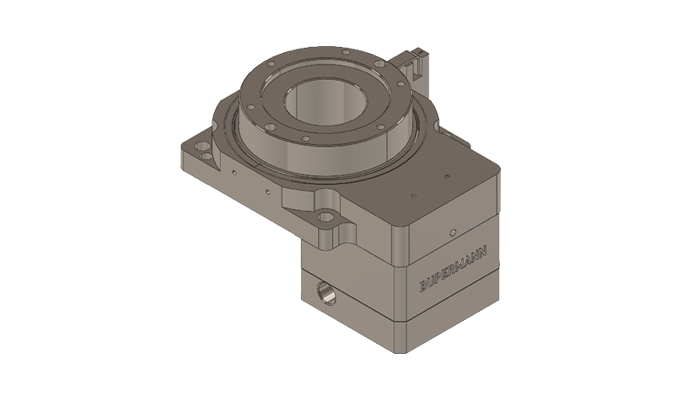

BPHP085高精度中空旋轉平臺
BPHP系列高精度中空旋轉平臺采用交叉滾子軸承、精密斜齒輪傳動，實現了高輸出扭矩、高精度與高剛性。
高剛性和高扭矩：合金鋼外殼及大模數齒根設計，適用于大慣量負載的旋轉要求，轉矩范圍：5~110Nm。
在慣性負載下運行平穩、定位精準，噪音極低，使用壽命長。
您是否想了解更多？
如需要了解更多CAD數據或3D模型，請直接與我們BUPERMANN聯系：
| 技術參數 | 單位 | BPHP060 | BPHP085 | BPHP130 | BPHP200 | BPHP300 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 適配馬達 | 50W/100W 交流伺服馬達 | 200W/400W 交流伺服馬達 | 200W/400W 交流伺服馬達 | 750W 交流伺服馬達 | 1KW/2KW 交流伺服馬達 | ||||||
| 減速比 | 10 | 30/40/50/70/100 | 8 | 24/32/40/56/80 | 8/10 | 24-100 | 10/18 | 30-180 | 10/18 | 30-180 | |
| 額定輸出扭矩 | Nm | 5 | 12 | 35-45 | 80 | 128 | |||||
| 容許輸出轉數 | r/min | 200 | 200 | 200 | 200 | 200 | |||||
| 容許推力載重 | Kgf | 10 | 120 | 300 | 500 | 800 | |||||
| 定位精度 | arcsec | ≤15 | ≤15 | ≤15 | ≤15 | ≤15 | |||||
| 重復定位精度 | arcsec | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |||||
| 旋轉平臺臺面偏差 | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | |||||
| 旋轉平臺平行度 | mm | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | |||||
| 旋轉平臺同心度 | mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | |||||
| 精度壽命 | hr | 20000 | 20000 | 20000 | 20000 | 20000 | |||||
| 防護等級 | IP40 | ||||||||||
| 重量 | Kg | 1.0 | 1.4 | 3.0 | 4.3 | 5.6 | 6.9 | 17.1 | 20.6 | 20.5 | 24.0 |
BPHP085
BPHPG085
BPHPR085
行業應用
更多可用的中空旋轉平臺
這是一款中空旋轉平臺附直角轉向器，可以實現電機水平安裝
減速比
10-50
額定扭矩
5-200
定位精度
≤1 arcmin
重復定位精度
≤15 arcsec
負載能力
3-800Kg
